ภาพรวมของสถาปัตยกรรม RenderingNG

Chris Harrelson

หมายเหตุ: โพสต์นี้เป็นส่วนหนึ่งของซีรีส์ในเครื่องมือแสดงภาพของ Chromium ดูข้อมูลเพิ่มเติมได้ในหนังสือชุดอื่น

ในโพสต์ก่อนหน้า ผมได้ให้ภาพรวมของเป้าหมายสถาปัตยกรรม RenderingNG และพร็อพเพอร์ตี้ที่สำคัญ โพสต์นี้จะอธิบายวิธีการตั้งค่าส่วนประกอบต่างๆ และวิธีที่ไปป์ไลน์การแสดงผลไหลผ่าน

ตั้งแต่ระดับสูงสุดไปจนถึง

1. แสดงผลเนื้อหาเป็นพิกเซลบนหน้าจอ
2. สร้างเอฟเฟกต์ภาพแบบเคลื่อนไหวในเนื้อหาจากสถานะหนึ่งไปยังอีกสถานะหนึ่ง
3. เลื่อนเพื่อตอบสนองต่อการป้อนข้อมูล
4. กำหนดเส้นทางอินพุตไปยังที่ที่เหมาะสมอย่างมีประสิทธิภาพเพื่อให้สคริปต์ของนักพัฒนาซอฟต์แวร์และระบบย่อยอื่นๆ ตอบสนองได้

เนื้อหาที่จะแสดงคือโครงสร้างของเฟรมสำหรับแต่ละแท็บเบราว์เซอร์ รวมถึง UI ของเบราว์เซอร์ และสตรีมของเหตุการณ์อินพุตดิบจากหน้าจอสัมผัส เมาส์ แป้นพิมพ์ และอุปกรณ์ฮาร์ดแวร์อื่นๆ

แต่ละเฟรมจะมีข้อมูลต่อไปนี้

• สถานะ DOM
• CSS
• แคนวาส
• แหล่งข้อมูลภายนอก เช่น รูปภาพ วิดีโอ แบบอักษร และ SVG

เฟรมคือเอกสาร HTML พร้อมด้วย URL หน้าเว็บที่โหลดในแท็บเบราว์เซอร์มีเฟรมระดับบนสุด เฟรมย่อยสำหรับ iframe แต่ละรายการที่รวมอยู่ในเอกสารระดับบนสุด และองค์ประกอบรองลงมาของ iframe ที่เกิดซ้ำ

เอฟเฟกต์ภาพคือการดำเนินการด้านกราฟิกที่ใช้กับบิตแมป เช่น เลื่อน เปลี่ยนรูปแบบ คลิป ฟิลเตอร์ ความทึบแสง หรือการรวม

คอมโพเนนต์ของสถาปัตยกรรม

ใน RenderingNG งานเหล่านี้จะแบ่งออกเป็นขั้นตอนย่อยและคอมโพเนนต์ของโค้ดต่างๆ ตามหลักตรรกะ คอมโพเนนต์ต่างๆ จะไปอยู่ในกระบวนการของ CPU, เทรด และคอมโพเนนต์ย่อยต่างๆ ภายในเทรดเหล่านั้น แต่ละแบบมีบทบาทสำคัญในการบรรลุความเสถียร ประสิทธิภาพที่รองรับการปรับขนาด และการขยายสำหรับเนื้อหาเว็บทั้งหมด

การแสดงผลโครงสร้างไปป์ไลน์

การแสดงผลการดำเนินการในไปป์ไลน์ที่มีระยะต่างๆ และอาร์ติแฟกต์ที่สร้างขึ้นระหว่างการดำเนินการ ระยะแต่ละขั้นแสดงถึงโค้ดที่ทำงานที่กำหนดไว้อย่างชัดเจน 1 งานภายในการแสดงผล อาร์ติแฟกต์คือโครงสร้างข้อมูลที่เป็นอินพุตหรือเอาต์พุตของระยะต่างๆ โดยอินพุตหรือเอาต์พุตแผนภาพจะมีลูกศรกำกับไว้

บล็อกโพสต์นี้จะไม่ได้ลงรายละเอียดเกี่ยวกับอาร์ติแฟกต์นี้มากนัก ซึ่งเราจะพูดถึงในโพสต์ถัดไป โครงสร้างข้อมูลและบทบาทใน RenderingNG

ขั้นตอนของไปป์ไลน์

ในแผนภาพก่อนหน้า ขั้นต่างๆ จะไม่แสดงด้วยสีที่บ่งชี้ว่ามีการดำเนินการในเทรดหรือกระบวนการใด

• สีเขียว: เทรดหลักของกระบวนการแสดงผล
• สีเหลือง: ตัวประมวลผลการแสดงผล
• สีส้ม: กระบวนการ Viz

บางกรณีเรียกใช้ได้หลายตำแหน่ง ทั้งนี้ขึ้นอยู่กับสถานการณ์ ซึ่งทำให้บางสีมี 2 สี

ขั้นตอนมีดังนี้

1. เคลื่อนไหว: เปลี่ยนรูปแบบที่คำนวณแล้วและเปลี่ยนแปลงแผนผังพร็อพเพอร์ตี้เมื่อเวลาผ่านไปตามลำดับเวลาการประกาศ
2. รูปแบบ: ใช้ CSS กับ DOM และสร้างรูปแบบที่คำนวณ
3. เลย์เอาต์: กำหนดขนาดและตำแหน่งขององค์ประกอบ DOM บนหน้าจอ แล้วสร้างแผนผังส่วนย่อยที่เปลี่ยนแปลงไม่ได้
4. การลงสีล่วงหน้า: ประมวลผลต้นไม้พร็อพเพอร์ตี้และinvalidateรายการที่แสดงและชิ้นส่วนพื้นผิวของ GPU ที่มีอยู่ตามความเหมาะสม
5. เลื่อน: อัปเดตออฟเซ็ตการเลื่อนของเอกสารและองค์ประกอบ DOM ที่เลื่อนได้ โดยการเปลี่ยนแปลงแผนผังพร็อพเพอร์ตี้
6. สี: ประมวลผลรายการที่แสดงที่อธิบายวิธีแรสเตอร์ชิ้นส่วนพื้นผิว GPU จาก DOM
7. คอมมิต: คัดลอกแผนผังพร็อพเพอร์ตี้และรายการที่แสดงไปยังเทรดคอมโพสิเตอร์
8. กำหนดเลเยอร์: แบ่งรายการที่แสดงเป็นรายการเลเยอร์ที่ประกอบขึ้นสำหรับการแรสเตอร์และภาพเคลื่อนไหวอิสระ
9. แรสเตอร์ ถอดรหัส และระบายสี: เปลี่ยนรายการการแสดงผล รูปภาพที่เข้ารหัส และโค้ด Worklet สีตามลําดับเป็นชิ้นส่วนพื้นผิว GPU
10. เปิดใช้งาน: สร้างเฟรมตัวประมวลผลที่แสดงวิธีวาดและจัดตำแหน่งชิ้นส่วน GPU บนหน้าจอ รวมถึงเอฟเฟกต์ภาพต่างๆ
11. การรวมข้อมูล: รวมเฟรมคอมโพสิเตอร์จากเฟรมคอมโพสิเตอร์ที่มองเห็นได้ทั้งหมดลงในเฟรมคอมโพสิเตอร์ส่วนกลางเดียว
12. วาด: เรียกใช้เฟรมคอมโพสิเตอร์ที่รวบรวมไว้บน GPU เพื่อสร้างพิกเซลบนหน้าจอ

คุณสามารถข้ามขั้นตอนต่างๆ ของไปป์ไลน์การแสดงผลได้หากไม่จำเป็น เช่น ภาพเคลื่อนไหวของเอฟเฟกต์ภาพและการเลื่อนอาจข้ามเลย์เอาต์ การลงสีล่วงหน้า และระบายสีได้ ซึ่งเป็นเหตุผลที่ภาพเคลื่อนไหวและการเลื่อนถูกระบุด้วยจุดสีเหลืองและสีเขียวในแผนภาพ หากข้ามเลย์เอาต์ ก่อนลงสี และสีได้สำหรับเอฟเฟกต์ภาพ องค์ประกอบทั้ง 2 นี้จะทำงานบนเทรดการจัดวางองค์ประกอบทั้ง 2 แบบและข้ามเทรดหลักได้

การแสดงภาพ UI ของเบราว์เซอร์ไม่ได้แสดงที่นี่โดยตรง แต่ก็ถือเป็นรูปแบบที่เรียบง่ายของไปป์ไลน์เดียวกันนี้ (และที่จริงแล้ว การใช้งานนี้ใช้โค้ดส่วนใหญ่) โดยทั่วไปวิดีโอ (ไม่ได้แสดงโดยตรง) จะแสดงผลผ่านโค้ดอิสระที่ถอดรหัสเฟรมเป็นชิ้นส่วนพื้นผิว GPU หลังจากนั้นจะเสียบเข้ากับเฟรมคอมโพสิเตอร์และขั้นตอนการวาด

กระบวนการและโครงสร้างเทรด

หมายเหตุ: กระบวนการของ CPU และเทรดในสถาปัตยกรรม Chromium มีจำนวนมากกว่าที่แสดงในภาพนี้ แผนภาพเหล่านี้มุ่งเน้นเฉพาะองค์ประกอบที่สำคัญต่อการแสดงภาพ

การประมวลผลของ CPU

การใช้กระบวนการของ CPU หลายอย่างจะทำให้ได้ประสิทธิภาพและการแยกความปลอดภัยระหว่างเว็บไซต์และจากสถานะเบราว์เซอร์ ทั้งยังแยกความเสถียรและความปลอดภัยออกจากฮาร์ดแวร์ GPU

• กระบวนการแสดงผลจะแสดงผล ทำให้เคลื่อนไหว เลื่อน และเส้นทางอินพุตสำหรับเว็บไซต์และแท็บเดียว ขั้นตอนการแสดงผลมีอยู่หลายขั้นตอน
• กระบวนการของเบราว์เซอร์จะแสดงผล เคลื่อนไหว และเส้นทางอินพุตสำหรับ UI ของเบราว์เซอร์ (ซึ่งรวมถึงแถบ URL, ชื่อแท็บ และไอคอน) และกำหนดเส้นทางอินพุตที่เหลือทั้งหมดไปยังกระบวนการแสดงผลที่เหมาะสม เบราว์เซอร์มีกระบวนการเพียง 1 กระบวนการเท่านั้น
• กระบวนการ Viz รวบรวมองค์ประกอบจากกระบวนการแสดงผลที่หลากหลาย รวมถึงกระบวนการของเบราว์เซอร์ โดยจะแรสเตอร์และวาดโดยใช้ GPU ขั้นตอนของ Viz มีอยู่เพียงขั้นตอนเดียว

ซึ่งเว็บไซต์ต่างๆ มักจะมาจากกระบวนการแสดงผลที่ต่างกัน (ในความเป็นจริง ใช้งานบนเดสก์ท็อปเสมอ หากทำได้บนอุปกรณ์เคลื่อนที่) ผมจะเขียนไว้ข้างล่างว่า "ทุกครั้ง" แต่ข้อควรระวังนี้มีผลในทุกกรณี)

แท็บเบราว์เซอร์หลายแท็บหรือหน้าต่างของเว็บไซต์เดียวกันมักจะอยู่ในกระบวนการแสดงผลที่ต่างกัน เว้นแต่แท็บเหล่านั้นจะมีความเกี่ยวข้องกัน (การเปิดอีกแท็บหนึ่ง) ภายใต้แรงกดดันในหน่วยความจำที่สูงใน Chromium เดสก์ท็อปอาจทำให้แท็บหลายแท็บจากเว็บไซต์เดียวกันเข้าสู่กระบวนการแสดงผลเดียวกันแม้จะไม่เกี่ยวข้องกัน

ภายในแท็บเบราว์เซอร์หนึ่งแท็บ เฟรมจากเว็บไซต์ต่างๆ จะอยู่ในกระบวนการแสดงผลที่ต่างกันเสมอ แต่เฟรมจากเว็บไซต์เดียวกันมักจะอยู่ในกระบวนการแสดงผลเดียวกัน จากมุมมองของการแสดงผล ข้อได้เปรียบที่สำคัญของกระบวนการแสดงผลหลายแบบคือ iframe และแท็บแบบข้ามเว็บไซต์จะมีการแยกประสิทธิภาพซึ่งกันและกัน นอกจากนี้ ต้นทางยังเลือกใช้การแยกได้มากขึ้น

Chromium ทั้งหมดมีกระบวนการ Viz เพียงกระบวนการเดียว เพราะปกติแล้วจะมี GPU และหน้าจอเพียงตัวเดียวให้วาด การแยก Viz ออกเป็นกระบวนการของตัวเองช่วยให้เกิดความเสถียรเมื่อเจอข้อบกพร่องในไดรเวอร์ GPU หรือฮาร์ดแวร์ และยังเหมาะสำหรับการแยกการรักษาความปลอดภัย ซึ่งสำคัญต่อ GPU API อย่าง Vulkan นอกจากนี้ยังเป็นสิ่งสำคัญสำหรับ ความปลอดภัยโดยทั่วไปด้วย

เนื่องจากเบราว์เซอร์สามารถมีแท็บและหน้าต่างได้หลายแท็บ และทุกแท็บมีพิกเซล UI ของเบราว์เซอร์ให้วาด คุณอาจสงสัยว่าทำไมจึงมีกระบวนการของเบราว์เซอร์เพียงกระบวนการเดียว เหตุผลคือมีแค่แท็บเดียวที่มีโฟกัสในแต่ละครั้ง ซึ่งจริงๆ แล้วแท็บเบราว์เซอร์ที่มองไม่เห็นนั้นมักจะปิดใช้งานและทำให้หน่วยความจำ GPU หายไปเกือบทั้งหมด อย่างไรก็ตาม มีการนำฟีเจอร์การแสดงผล UI ของเบราว์เซอร์ที่ซับซ้อนไปใช้งานมากขึ้นในกระบวนการแสดงผล (หรือที่เรียกว่า WebUI) การเปลี่ยนแปลงนี้ไม่ได้มีไว้เพื่อการแยกประสิทธิภาพเท่านั้น แต่เพื่อใช้ประโยชน์จากเครื่องมือแสดงผลเว็บของ Chromium ที่ใช้งานง่าย

ในอุปกรณ์ Android รุ่นเก่า ระบบจะแชร์กระบวนการแสดงผลและเบราว์เซอร์เมื่อใช้ใน WebView (แต่โดยทั่วไปจะไม่มีผลกับ Chromium บน Android เพียงแต่ WebView เท่านั้น) ใน WebView กระบวนการของเบราว์เซอร์จะแชร์กับแอปที่ฝังด้วย และ WebView มีกระบวนการแสดงผลเพียงกระบวนการเดียว

นอกจากนี้ บางครั้งอาจมีกระบวนการที่เป็นประโยชน์ในการถอดรหัสเนื้อหาวิดีโอที่ได้รับการคุ้มครอง กระบวนการนี้ไม่ได้แสดงไว้ข้างต้น

ชุดข้อความ

เทรดช่วยให้แยกประสิทธิภาพและการตอบสนองได้แม้ว่างานจะช้า ไปป์ไลน์พร้อมกัน และการบัฟเฟอร์หลายครั้ง

• เทรดหลักจะเรียกใช้สคริปต์ ลูปเหตุการณ์การแสดงผล วงจรเอกสาร การทดสอบ Hit การส่งเหตุการณ์ของสคริปต์ และการแยกวิเคราะห์ HTML, CSS และรูปแบบข้อมูลอื่นๆ
  • ตัวช่วยเทรดหลักจะทำงานต่างๆ เช่น สร้างบิตแมปของรูปภาพและ Blob ที่ต้องใช้การเข้ารหัสหรือถอดรหัส
  • Web Workers เรียกใช้สคริปต์ และเหตุการณ์การแสดงผลวนซ้ำสำหรับ OffscreenCanvas
• ชุดข้อความคอมโพสิตจะประมวลผลเหตุการณ์อินพุต ทำการเลื่อนและภาพเคลื่อนไหวของเนื้อหาเว็บ คำนวณการสร้างเลเยอร์ของเนื้อหาเว็บอย่างเหมาะสม และประสานงานการถอดรหัสรูปภาพ ระบายสี Worklet และงานแรสเตอร์
  • ตัวช่วยเทรดคอมโพสิตจะประสานงานกับงานแรสเตอร์ของ Viz และดำเนินงานถอดรหัสรูปภาพ วาดภาพ Worklet และแรสเตอร์สำรอง
• เทรดสื่อ Demuxer หรือเอาต์พุตเสียงจะถอดรหัส ประมวลผล และซิงค์ข้อมูลสตรีมวิดีโอและเสียง (โปรดทราบว่าวิดีโอจะดำเนินการควบคู่ไปกับไปป์ไลน์การแสดงผลหลัก)

การแยกเทรดหลักและคอมโพสิเตอร์มีความสำคัญอย่างมากต่อการแยกประสิทธิภาพของภาพเคลื่อนไหวและการเลื่อนออกจากการทำงานของเทรดหลัก

จะมีเทรดหลักเพียง 1 เทรดต่อกระบวนการแสดงผล แม้ว่าหลายๆ แท็บหรือเฟรมจากเว็บไซต์เดียวกันอาจอยู่ในกระบวนการเดียวกัน อย่างไรก็ตามจะมีการแยกประสิทธิภาพออกจากงานที่ทำใน API ของเบราว์เซอร์หลายรายการ เช่น การสร้างบิตแมปและ Blob ของรูปภาพใน Canvas API จะทำงานในเทรดตัวช่วยเทรดหลัก

ในทำนองเดียวกัน มีเทรด Compositor เพียง 1 เทรดต่อกระบวนการแสดงผลเท่านั้น ปกติแล้วไม่ใช่ปัญหาที่จะมีเพียงรายการเดียว เนื่องจากการดำเนินการที่มีค่าใช้จ่ายสูงทั้งหมดในเทรด Compositor จะได้รับมอบสิทธิ์ให้กับเทรดของผู้ปฏิบัติงานคอมโพสิเตอร์หรือกระบวนการ Viz และสามารถดำเนินการควบคู่ไปกับการกำหนดเส้นทางอินพุต การเลื่อน หรือภาพเคลื่อนไหว ผู้ปฏิบัติงานเชิงประกอบจะเทรดงานที่มีการประสานงานต่างๆ ในกระบวนการ Viz แต่การเร่งความเร็ว GPU ในทุกที่อาจล้มเหลวด้วยเหตุผลที่อยู่เหนือการควบคุมของ Chromium เช่น ข้อบกพร่องของไดรเวอร์ ในสถานการณ์เช่นนี้ เทรดของผู้ปฏิบัติงานจะทำงานในโหมดสำรองบน CPU

จำนวนเทรดของผู้ปฏิบัติงานคอมโพสิเตอร์จะขึ้นอยู่กับความสามารถของอุปกรณ์ ตัวอย่างเช่น โดยทั่วไปเดสก์ท็อปจะใช้เทรดมากกว่า เนื่องจากมีแกน CPU มากกว่าและมีข้อจำกัดด้านแบตเตอรี่น้อยกว่าอุปกรณ์เคลื่อนที่ นี่คือตัวอย่างของการปรับขนาดและลดขนาด

โปรดทราบว่าสถาปัตยกรรมการแยกชุดข้อความของกระบวนการแสดงผลเป็นการประยุกต์ใช้รูปแบบการเพิ่มประสิทธิภาพที่แตกต่างกัน 3 รูปแบบดังนี้

• ชุดข้อความตัวช่วย: ส่งงานย่อยที่ทำงานเป็นเวลานานไปยังเทรดเพิ่มเติม เพื่อให้เทรดหลักตอบสนองต่อคำขออื่นๆ ที่เกิดขึ้นพร้อมกัน ตัวอย่างที่ดีของเทคนิคนี้คือตัวช่วยเทรดหลักและเทรดตัวช่วยคอมโพสิเตอร์
• การบัฟเฟอร์หลายรายการ: การแสดงเนื้อหาที่แสดงผลก่อนหน้านี้ขณะแสดงเนื้อหาใหม่ เพื่อซ่อนเวลาในการตอบสนองของการแสดงผล ชุดข้อความคอมโพสิเตอร์ใช้เทคนิคนี้
• การโหลดไปป์ไลน์พร้อมกัน: การเรียกใช้ไปป์ไลน์การแสดงผลในหลายตำแหน่งพร้อมกัน นี่เป็นวิธีที่การเลื่อนและภาพเคลื่อนไหวสามารถทำได้รวดเร็ว แม้ว่าจะมีการอัปเดตการแสดงผลเทรดหลักก็ตาม เนื่องจากการเลื่อนและภาพเคลื่อนไหวสามารถเรียกใช้พร้อมกันได้

กระบวนการของเบราว์เซอร์

• เธรดการแสดงผลและการประสานจะตอบสนองต่ออินพุตใน UI ของเบราว์เซอร์ กำหนดเส้นทางอินพุตอื่นๆ ไปยังกระบวนการแสดงผลที่ถูกต้อง วางเลย์เอาต์และระบายสี UI ของเบราว์เซอร์
• ตัวช่วยเหลือ Thread ในการแสดงผลและการประกอบรูปภาพจะเรียกใช้งานการถอดรหัสรูปภาพ รวมถึงแรสเตอร์หรือถอดรหัสสำรอง

เธรดการแสดงผลและการรวมการประมวลผลของกระบวนการของเบราว์เซอร์จะคล้ายกับโค้ดและฟังก์ชันของกระบวนการแสดงผล เว้นแต่ว่าเทรดหลักและเธรดคอมโพสิเตอร์จะถูกรวมเข้าด้วยกันเป็นหนึ่ง ในกรณีนี้ ไม่จำเป็นต้องใช้เทรดเดียวเนื่องจากไม่จำเป็นต้องแยกประสิทธิภาพออกจากงานเทรดหลักที่ใช้เวลานาน เนื่องจากไม่มีการออกแบบเลย

กระบวนการ Viz

• แรสเตอร์ GPU หลักจะแสดงรายการและเฟรมวิดีโอลงในชิ้นส่วนพื้นผิว GPU และวาดเฟรมคอมโพสิเตอร์ไปยังหน้าจอ
• เธรดองค์ประกอบดิสเพลย์จะรวมและเพิ่มประสิทธิภาพองค์ประกอบจากกระบวนการแสดงผลแต่ละกระบวนการ บวกกับกระบวนการของเบราว์เซอร์ ไว้ในเฟรมตัวประมวลผลภาพเดียวสำหรับการนำเสนอไปยังหน้าจอ

โดยทั่วไปแล้วการแรสเตอร์และการวาดจะเกิดขึ้นในเทรดเดียวกันเนื่องจากทั้งคู่อาศัยทรัพยากร GPU และการใช้ GPU แบบมัลติเทรดจึงทำได้ยาก (การเข้าถึง GPU แบบมัลติเทรดที่ง่ายขึ้นเป็นแรงจูงใจหนึ่งในการพัฒนามาตรฐาน Vulkan ใหม่) ใน Android WebView มีเทรดการแสดงผลระดับระบบปฏิบัติการแยกต่างหากสำหรับการวาด เนื่องจาก WebView ฝังอยู่ในแอปที่มาพร้อมเครื่อง แพลตฟอร์มอื่นๆ ก็น่าจะมีเทรดดังกล่าวในอนาคต

ตัวประมวลผลการแสดงผลอยู่ในเทรดอื่นเนื่องจากต้องมีการตอบสนองตลอดเวลา และไม่บล็อกแหล่งที่มาของความล่าช้าในเทรดหลักของ GPU สาเหตุหนึ่งที่ทำให้เทรดหลักของ GPU ล่าช้าคือการเรียกใช้โค้ดที่ไม่ใช่ Chromium เช่น ไดรเวอร์ GPU เฉพาะผู้ให้บริการ ซึ่งอาจทำได้ช้าในรูปแบบที่คาดเดาได้ยาก

โครงสร้างคอมโพเนนต์

ภายในเทรดหลักหรือเทรดตัวประกอบแต่ละชุดจะมีองค์ประกอบของซอฟต์แวร์เชิงตรรกะที่โต้ตอบกันอย่างมีโครงสร้าง

แสดงผลคอมโพเนนต์เทรดหลักของกระบวนการ

• ตัวแสดงผล Blink:
  • ส่วนย่อยของแผนผังเฟรมในเครื่องแสดงถึงโครงสร้างของเฟรมในเครื่องและ DOM ภายในเฟรม
  • คอมโพเนนต์ DOM และ Canvas API มีการใช้งาน API เหล่านี้ทั้งหมด
  • ตัวเรียกใช้วงจรเอกสารจะเรียกใช้ไปป์ไลน์การแสดงผลจนถึงและรวมขั้นตอนคอมมิต
  • คอมโพเนนต์การทดสอบและการส่ง Event Hit อินพุตจะทำการทดสอบ Hit เพื่อดูว่าเหตุการณ์ใดกำหนดเป้าหมายโดยเหตุการณ์ใดเหตุการณ์หนึ่ง และเรียกใช้อัลกอริทึมการส่งเหตุการณ์อินพุตและพฤติกรรมเริ่มต้น
• เครื่องจัดตารางเวลาและตัวเรียกใช้ Event Loop การแสดงผลจะตัดสินใจว่าจะเรียกใช้ใดในลูปเหตุการณ์และเมื่อใด โดยจะกำหนดเวลาให้แสดงผลตามความถี่ที่ตรงกับจอแสดงผลของอุปกรณ์

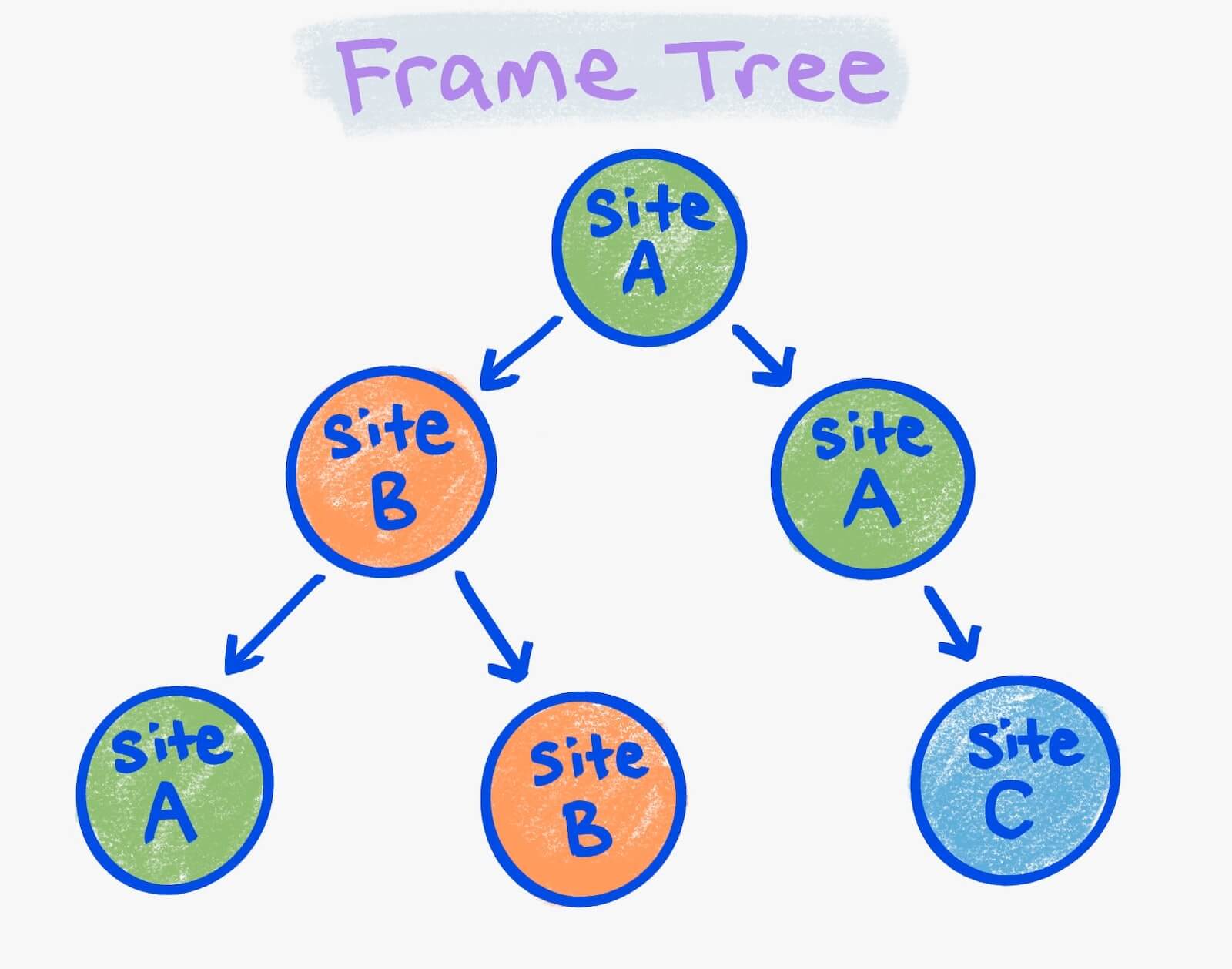

ส่วนย่อยของแผนผังเฟรมในเครื่องอาจดูซับซ้อนสักเล็กน้อย จำได้ว่าแผนผังเฟรมเป็นหน้าหลักและ iframe ย่อยๆ วนรอบ เฟรมจะอยู่ในเครื่องของกระบวนการแสดงผลหากแสดงผลในกระบวนการนั้น มิเช่นนั้นจะเป็นระยะไกล

คุณสามารถใส่สีเฟรมตามกระบวนการแสดงผลได้ ในรูปภาพก่อนหน้า วงกลมสีเขียวเป็นเฟรมทั้งหมดในกระบวนการแสดงผลครั้งเดียว ส่วนสีส้มอยู่ใน 1 วินาที ส่วนวงกลมสีฟ้าอยู่ใน 1 ใน 3

ส่วนย่อยของแผนผังเฟรมในเครื่องเป็นคอมโพเนนต์ที่เชื่อมต่อที่มีสีเดียวกันในแผนผังเฟรม รูปภาพมีเฟรมต้นไม้ในพื้นที่ 4 ต้นในภาพ ได้แก่ เว็บไซต์ A จำนวน 2 รายการสำหรับเว็บไซต์ ข และอีก 1 รายการสำหรับเว็บไซต์ ค แผนผังเฟรมในเครื่องแต่ละรายการจะมีคอมโพเนนต์โหมดแสดงภาพ Blink ของตนเอง ตัวแสดงผล Blink ของแผนผังเฟรมในเครื่องอาจอยู่ในกระบวนการแสดงผลเดียวกันกับเฟรมต้นไม้อื่นๆ ในเครื่องหรือไม่ก็ได้ (ซึ่งจะกำหนดโดยวิธีการเลือกกระบวนการแสดงผลตามที่อธิบายไว้ก่อนหน้านี้)

แสดงผลโครงสร้างเทรด Compositor ของกระบวนการ

องค์ประกอบ Compositor ของกระบวนการแสดงผลมีดังนี้

• ตัวแฮนเดิลข้อมูลที่คงรายการเลเยอร์แบบผสม รายการการแสดงผล และแผนผังพร็อพเพอร์ตี้
• โปรแกรมเรียกใช้วงจรที่เรียกใช้ภาพเคลื่อนไหว เลื่อน ผสม แรสเตอร์ รวมถึงถอดรหัสและเปิดใช้งานขั้นตอนของไปป์ไลน์การแสดงผล (โปรดทราบว่าภาพเคลื่อนไหวและการเลื่อนอาจเกิดขึ้นได้ทั้งในเทรดหลักและตัวจัดวางองค์ประกอบ)
• เครื่องจัดการการทดสอบอินพุตและ Hit จะประมวลผลอินพุตและทดสอบ Hit ที่ความละเอียดของเลเยอร์แบบผสม เพื่อพิจารณาว่าท่าทางสัมผัสการเลื่อนสามารถเรียกใช้บนเทรดคอมโพสิเตอร์ได้หรือไม่ และการทดสอบ Hit กระบวนการแสดงผลใดควรกำหนดเป้าหมาย

ตัวอย่างในทางปฏิบัติ

ตอนนี้เรามาทำให้สถาปัตยกรรมเป็นรูปธรรมด้วยตัวอย่างกัน ในตัวอย่างนี้มีแท็บ 3 แท็บ ได้แก่

แท็บ 1: foo.com

<html>
  <iframe id=one src="foo.com/other-url"></iframe>
  <iframe  id=two src="bar.com"></iframe>
</html>

แท็บ 2: bar.com

<html>
 …
</html>

แท็บ 3: baz.com html <html> … </html>

กระบวนการ ชุดข้อความ และโครงสร้างคอมโพเนนต์ของแท็บเหล่านี้จะมีลักษณะดังต่อไปนี้

ต่อไปเราจะขอดูตัวอย่าง 1 ตัวอย่าง จากงานหลัก 4 อย่างในการแสดงภาพ ซึ่งคุณจำได้มีดังนี้

1. แสดงผลเนื้อหาเป็นพิกเซลบนหน้าจอ
2. ทำให้เอฟเฟกต์ภาพเคลื่อนไหวในเนื้อหาจากสถานะหนึ่งไปยังอีกสถานะหนึ่ง
3. เลื่อนเพื่อตอบสนองต่อการป้อนข้อมูล
4. กำหนดเส้นทางอินพุตไปยังที่ที่เหมาะสมอย่างมีประสิทธิภาพเพื่อให้สคริปต์ของนักพัฒนาซอฟต์แวร์และระบบย่อยอื่นๆ ตอบสนองได้

วิธีแสดงผล DOM ที่เปลี่ยนแปลงสำหรับแท็บที่ 1

1. สคริปต์ของนักพัฒนาซอฟต์แวร์จะเปลี่ยน DOM ในกระบวนการแสดงผลสำหรับ foo.com
2. ตัวแสดงผล Blink จะบอกตัวจัดวางองค์ประกอบว่าจำเป็นต้องมีการแสดงภาพ
3. ตัวจัดวางองค์ประกอบบอก Viz ว่าต้องแสดงผล
4. Viz จะส่งสัญญาณชี้จุดเริ่มต้นของการแสดงภาพกลับไปที่ตัวจัดวางองค์ประกอบ
5. คอมโพสิเตอร์จะส่งต่อสัญญาณเริ่มต้นไปยังตัวแสดงผล Blink
6. ตัวเรียกใช้ลูปเหตุการณ์ของเทรดหลักจะทำงานวงจรเอกสาร
7. เทรดหลักจะส่งผลลัพธ์ไปยังเทรด Compositor
8. ตัวเรียกใช้ลูปเหตุการณ์ของคอมโพสิเตอร์จะเรียกใช้วงจรการประกอบภาพ
9. ระบบจะส่งงานแรสเตอร์ไปยัง Viz เพื่อทำแรสเตอร์ (มักมีงานเหล่านี้มากกว่า 1 รายการ)
10. Viz แรสเตอร์เนื้อหาใน GPU
11. Viz รับทราบว่างานแรสเตอร์ทำงานเสร็จแล้ว หมายเหตุ: Chromium มักไม่รอให้แรสเตอร์ทำงานเสร็จและใช้สิ่งที่เรียกว่าโทเค็นการซิงค์แทน ซึ่งจะต้องแก้ไขด้วยงานแรสเตอร์ก่อนดำเนินการตามขั้นตอนที่ 15
12. ระบบจะส่งเฟรมคอมโพสิเตอร์ไปยัง Viz
13. Viz จะรวมเฟรมคอมโพสิเตอร์สำหรับกระบวนการแสดงผล foo.com, กระบวนการแสดงผล iframe bar.com และ UI ของเบราว์เซอร์
14. Viz กำหนดเวลาเสมอ
15. Viz จะวาดเฟรมคอมโพสิเตอร์ที่รวบรวมไว้ในหน้าจอ

วิธีทำให้การเปลี่ยนตามการเปลี่ยนรูปแบบของ CSS เคลื่อนไหวในแท็บที่ 2

1. เทรด Compositor สำหรับกระบวนการแสดงผล bar.com จะทำเครื่องหมายภาพเคลื่อนไหวในลูปเหตุการณ์ Compositor โดยการเปลี่ยนแปลงพร็อพเพอร์ตี้ทรีที่มีอยู่ จากนั้นระบบจะเรียกใช้วงจรตัวจัดวางองค์ประกอบอีกครั้ง (อาจมีงานแรสเตอร์และถอดรหัส แต่จะไม่ปรากฏในที่นี้)
2. ระบบจะส่งเฟรมคอมโพสิเตอร์ไปยัง Viz
3. Viz จะรวมเฟรมตัวประมวลผลสำหรับกระบวนการแสดงผล foo.com, กระบวนการแสดงผล bar.com และ UI ของเบราว์เซอร์
4. Viz กำหนดเวลาเสมอ
5. Viz จะวาดเฟรมคอมโพสิเตอร์ที่รวบรวมไว้ในหน้าจอ

หากต้องการเลื่อนหน้าเว็บในแท็บที่ 3 ให้ทำดังนี้

1. ลำดับของเหตุการณ์ input (เมาส์ การแตะ หรือแป้นพิมพ์) มาถึงกระบวนการของเบราว์เซอร์
2. แต่ละเหตุการณ์จะได้รับการกำหนดเส้นทางไปยังเธรดกระบวนการแสดงผลของ baz.com
3. ตัวจัดวางองค์ประกอบจะกำหนดว่าเทรดหลักจำเป็นต้องทราบเกี่ยวกับเหตุการณ์หรือไม่
4. ระบบจะส่งเหตุการณ์ไปยังเทรดหลัก หากจำเป็น
5. เทรดหลักเริ่มการทำงานของ Listener เหตุการณ์ input (pointerdown, touchstar, pointermove, touchmove หรือ wheel) เพื่อดูว่า Listener จะเรียกใช้ preventDefault ในเหตุการณ์หรือไม่
6. เทรดหลักจะแสดงผลว่าระบบเรียกใช้ preventDefault ไปยังตัวจัดวางองค์ประกอบหรือไม่
7. ไม่เช่นนั้น ระบบจะส่งเหตุการณ์อินพุตกลับไปยังกระบวนการของเบราว์เซอร์
8. กระบวนการของเบราว์เซอร์จะแปลงเบราว์เซอร์เป็นท่าทางสัมผัสการเลื่อนโดยรวมเข้ากับเหตุการณ์ล่าสุดอื่นๆ
9. ระบบจะส่งท่าทางสัมผัสการเลื่อนไปยังเธรดกระบวนการแสดงผลของ baz.com อีกครั้ง
10. และจะใช้การเลื่อนตรงนี้ และเทรด Compositor สำหรับกระบวนการแสดงผล bar.com จะทำเครื่องหมายภาพเคลื่อนไหวในลูปเหตุการณ์ของ Compositor ซึ่งจะเปลี่ยนแปลงออฟเซ็ตการเลื่อนในแผนผังพร็อพเพอร์ตี้ และเรียกใช้วงจรตัวจัดวางองค์ประกอบอีกครั้ง และยังบอกให้เทรดหลักเริ่มการทำงานของเหตุการณ์ scroll ด้วย (ไม่ได้แสดงที่นี่)
11. ระบบจะส่งเฟรมคอมโพสิเตอร์ไปยัง Viz
12. Viz จะรวบรวมเฟรมคอมโพสิเตอร์สำหรับกระบวนการแสดงผล foo.com, กระบวนการแสดงผล bar.com และ UI ของเบราว์เซอร์
13. Viz กำหนดเวลาเสมอ
14. Viz จะวาดเฟรมคอมโพสิเตอร์ที่รวบรวมไว้ในหน้าจอ

หมายเหตุ: โปรดทราบว่าเหตุการณ์อินพุตแต่ละรายการหลังจากขั้นตอนแรกสามารถข้ามขั้นตอนที่ 3 และ 4 ไปได้ เนื่องจากการเลื่อนได้เริ่มขึ้นแล้ว และในตอนนั้นสคริปต์สามารถสังเกตเหตุการณ์ผ่านเหตุการณ์ scroll ได้แต่จะไม่ขัดจังหวะอีกต่อไป

วิธีกำหนดเส้นทางเหตุการณ์ click บนไฮเปอร์ลิงก์ใน iframe #two ในแท็บที่ 1 ให้ทำดังนี้

1. เหตุการณ์ input (เมาส์ การแตะ หรือแป้นพิมพ์) มาถึงกระบวนการของเบราว์เซอร์ โดยจะทำการทดสอบ Hit โดยประมาณเพื่อระบุว่ากระบวนการแสดงผล iframe bar.com ควรได้รับการคลิกและส่งที่นั่น
2. เทรด Compositor สำหรับ bar.com กำหนดเส้นทางเหตุการณ์ click ไปยังเทรดหลักสำหรับ bar.com และกำหนดเวลางานวนซ้ำของเหตุการณ์การแสดงผลเพื่อประมวลผล
3. ตัวประมวลผลเหตุการณ์อินพุตสำหรับการทดสอบ Hit เทรดหลักของ bar.com เพื่อระบุองค์ประกอบ DOM ใน iframe ที่มีการคลิกและทำให้เหตุการณ์ click เริ่มทำงานสำหรับสคริปต์เพื่อสังเกตการณ์ ไม่ได้ยิน preventDefault ระบบจะนำทางไปยังไฮเปอร์ลิงก์
4. เมื่อโหลดหน้าเว็บปลายทางของไฮเปอร์ลิงก์ สถานะใหม่จะแสดงผลโดยมีขั้นตอนคล้ายกับตัวอย่าง "การแสดงผล DOM ที่เปลี่ยนแปลง" ด้านบน (การเปลี่ยนแปลงในภายหลังเหล่านี้ไม่ปรากฏที่นี่)

บทสรุป

เยี่ยมเลย มีรายละเอียดเยอะมาก คุณจะเห็นได้ว่าการแสดงผลใน Chromium ค่อนข้างซับซ้อน การจำและทบทวนส่วนประกอบต่างๆ ทั้งหมดอาจใช้เวลานาน ดังนั้นอย่ากังวลถ้าทุกอย่างดูจะมากเกินไป

สิ่งสำคัญที่สุดคือมีไปป์ไลน์การแสดงผลที่เรียบง่ายตามแนวคิด ซึ่งผ่านการแยกส่วนอย่างละเอียดและใส่ใจในรายละเอียด ได้แยกออกเป็นองค์ประกอบหลายๆ ส่วนที่ทำงานได้ในตัวเอง จากนั้นจะแยกองค์ประกอบเหล่านี้ผ่านกระบวนการและชุดข้อความพร้อมกันเพื่อเพิ่มประสิทธิภาพที่ปรับขนาดได้และโอกาสในการขยายการใช้งานให้ได้มากที่สุด

องค์ประกอบแต่ละอย่างมีบทบาทสำคัญในการเพิ่มประสิทธิภาพการทำงานและฟีเจอร์ต่างๆ ของเว็บแอปที่ทันสมัยทั้งหมด เร็วๆ นี้เราจะเผยแพร่ข้อมูลเชิงลึก และบทบาทสำคัญของแต่ละกลุ่ม

แต่ก่อนหน้านั้น ฉันจะอธิบายว่าโครงสร้างข้อมูลหลักที่กล่าวถึงในโพสต์นี้ (ข้อมูลที่ระบุในด้านข้างของแผนภาพไปป์ไลน์การแสดงผล) มีความสำคัญพอๆ กับ RenderingNG ที่เป็นคอมโพเนนต์ของโค้ดอย่างไร

ขอขอบคุณที่อ่าน โปรดอดใจรอ
